3.產品介紹與安裝使用說明

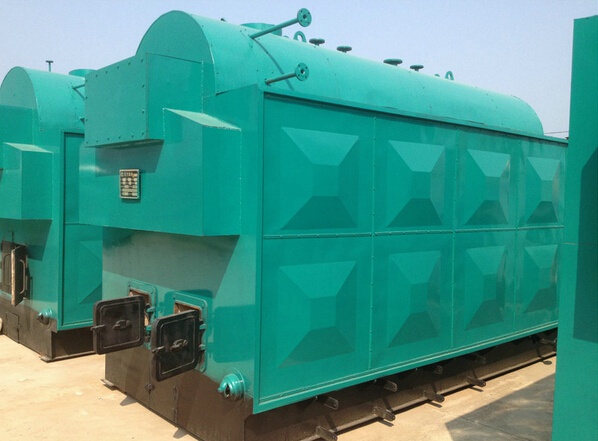

1、結構簡介 新型DZH型臥式手燒燃煤蒸汽鍋爐是一種臥式多回程水火管混合鍋爐，鍋爐本體為單鍋筒縱置式水火管鍋殼式鍋爐。爐膛左右兩側水冷壁為輻射受熱面，爐膛兩翼為對流受熱面，鍋筒內布置螺紋煙管對流受熱面，前后拱采用耐熱混凝土整體澆注搗制成型新工藝，鍋爐主機外側為立體形護板外殼。 該系列鍋爐采用*新科研成果，如：拱型管板、螺紋煙管等，解決了鍋殼式鍋爐的管板裂紋，鍋筒下部鼓包、水冷壁爆管、熱效率低、出力不足、煤質適應性差等問題。鍋筒內布置了多根煙管，爐膛左右兩側裝有光管水冷壁，部分上升管拉向爐膛組成爐頂，鍋筒底部掛有耐火磚，不直接受高溫火焰的輻射，鍋筒側下方有對稱的兩個對流煙道，采用手搖爐排，配有鼓、引風機進行機械通風。 2、燃燒過程 燃料從爐門投入在活動爐排上燃燒，煤經過預熱干餾、著火、燃燼，爐渣落入渣坑，煙氣在前、后拱間的喉部能形成渦流與空氣充分混合，并加熱前拱、改善著火條件，經后拱后上部出口煙窗進入兩翼對流管束，通過前煙箱折入螺紋煙管，經過省煤器、除塵器，由引風機引至煙囪排出。 3、技術特點 （1）采用拱型管板與螺紋煙管組成鍋筒，使鍋筒由準鋼性體變?yōu)闇?zhǔn)彈性體結構，取消了管板區的拉撐件，減少了應力。煙管由兩回程改為單回程，解決了管板裂紋的難題。 （2）鍋筒下部由于布置了上升管排，消除了鍋筒底部的死水區，使泥渣不易沉積，鍋筒高溫區能得到良好的冷卻，預防了鍋爐鍋殼下部鼓包。 （3）采用有效傳熱螺紋煙管，獲得了強化傳熱效果，達到鍋爐升溫、升壓快的特點，提高了鍋爐的熱效率。 （4）結構緊湊，與同類型鍋爐比較，外形尺寸小，節省鍋爐房基建投資。 （5）運行穩定、調整方便、出力足。具有110%超負荷能力。 （6）采用螺紋煙管強化傳熱，提高了傳熱系數和熱效率，由于煙氣在管內有擾動作用，煙管內不易積灰，起到自清掃的作用。 （7）爐膛內采用了耐熱混凝土整體澆注的有效節能爐拱，改善了煤著火條件，采用了獨立風室，達到了合理布風，使?fàn)t膛內形成一個有利于燃燒的空氣動力場，從而擴大了煤種的適應性。 （8）鍋爐的爐拱、出口煙窗部分均有一定除塵作用。使鍋爐的原始排塵濃度控制在標準以下，了鍋爐煙塵排放達到國家環保規定的指標。 4、產品出廠 （1）該系列鍋爐4噸以下為整裝出廠，大于或等于6噸鍋爐主機和燃燒設備分件出廠，現場組裝。 （2）鼓風機、引風機、除塵器、省煤器、電控臺、平臺扶梯、閥門、儀表、煙風道接管等，按圖紙配套出廠或按合同規定出廠。 （3）提供技術文件和隨機圖紙二份，產品質量合格證一份。
DZH型臥式手燒蒸汽鍋爐—技術參數 】
|
|
|
序號
|
項目
|
單位
|
技術參數
|
|
1
|
型號
|
|
DZH1-0.7-AII
|
DZH1-1.0-AII
|
DZH2-0.7-AII
|
DZH2-1.25-AII
|
DZH4-1.25-AII
|
|
2
|
外形尺寸
|
M
|
3.9×1.85×3.12
|
3.9×1.85×3.12
|
5.2×2.40×3.30
|
5.20×2.40×3.30
|
5.6×2.44×3.4
|
|
3
|
蒸發量
|
t/h
|
1.0
|
1.0
|
2.0
|
2.0
|
4.0
|
|
4
|
工作壓力
|
Mpa
|
0.7
|
1.0
|
0.7
|
1.25
|
1.25
|
|
5
|
蒸汽溫度
|
℃
|
171
|
184
|
171
|
194
|
194
|
|
6
|
設計熱效率
|
%
|
77
|
77
|
77
|
78
|
78
|
|
7
|
小時耗煤量
|
kg/h
|
119
|
119
|
235
|
235
|
410
|
|
8
|
鍋爐受熱面積
|
m2
|
39.4
|
43.93
|
53.6
|
73.6
|
146.3
|
|
9
|
爐排面積
|
m2
|
1.9
|
1.9
|
3.74
|
3.74
|
3.93
|
|
10
|
燃燒方式
|
|
層燃
|
|
11
|
適用煤種
|
|
II類煙煤
|
|
12
|
鍋爐重量
|
t
|
9.2
|
10.3
|
12.6
|
13.2
|
17.8
|
|
★注★：我們將盡可能地在本網站提供準確的信息。本網站內所涉及的產品圖片與實物可能有細微區別，效果演示圖和示意圖僅供參考( 部分圖片為合成圖、模擬演示圖、效果圖 )，有關產品的外觀( 包括但不限于顏色 )請以實物為準。產品價格、規格、型號、供應狀況如有更改，恕不另行通知。
|
|
|
【 DZH型臥式手燒蒸汽鍋爐—出廠配置清單 】
|
|
周口市遠大太康鍋爐有限公司
|
DZH系列手燒蒸汽鍋爐配置清單
|
第 1 頁
|
|
共 3頁
|
|
序號
|
圖 號 或 型 號
|
產 品 名 稱
|
產 地
|
單 位
|
數 量
|
備 注
|
|
一
|
鍋 爐 主 機
|
|
|
1
|
HAWS10140-00-0
|
鍋爐主機
|
本 廠
|
臺
|
1
|
終身保修
|
|
二
|
閥 門 儀 表
|
|
|
1
|
Y-150
|
壓力表
|
鄭 州
|
塊
|
4
|
一年包換
|
|
2
|
X14H-1.6
|
壓力表三通旋塞
|
鄭 州
|
件
|
2
|
一年包換
|
|
3
|
HAW8143-01-0
|
壓力表存水彎管
|
鄭 州
|
件
|
1
|
一年包換
|
|
4
|
YMK-50-C
|
壓力控制器
|
南 京
|
塊
|
1
|
一年包換
|
|
5
|
A48H-1.6C
|
全啟彈簧安全閥
|
鄭 州
|
只
|
2
|
一年包換
|
|
6
|
J41H-1.6C
|
主汽閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
7
|
J41H-1.6C
|
主汽閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
8
|
J41H-1.6C
|
截止閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
9
|
H41H-1.6C
|
止回閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
10
|
HAW8143-02-0
|
壓力表存水彎管
|
鄭 州
|
件
|
1
|
一年包換
|
|
11
|
A47H-1.6C
|
全啟彈簧安全閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
12
|
P48H-1.6Q
|
排污閥
|
鄭 州
|
只
|
4
|
一年包換
|
|
13
|
P48H-1.6Q
|
排污閥
|
鄭 州
|
只
|
2
|
一年包換
|
|
14
|
J41H-1.6C
|
截止閥
|
鄭 州
|
只
|
9
|
一年包換
|
|
15
|
Q41F-1.6Q
|
球閥
|
鄭 州
|
只
|
4
|
一年包換
|
|
16
|
X49F-25-440
|
平板水位計
|
開 封
|
只
|
2
|
一年包換
|
|
17
|
SZB-IV
|
電極式水位控制器
|
南 京
|
只
|
2
|
一年包換
|
|
18
|
P48H-1.6Q
|
排污閥
|
鄭 州
|
只
|
4
|
一年包換
|
|
19
|
GB5780-86
|
螺栓
|
鄭 州
|
個
|
72
|
一年包換
|
|
20
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
72
|
一年包換
|
|
21
|
JB/T87-94
|
襯墊
|
周 口
|
個
|
16
|
一年包換
|
|
22
|
GB5780-86
|
螺栓
|
鄭 州
|
個
|
40
|
一年包換
|
|
23
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
40
|
一年包換
|
|
24
|
JB/T87-94
|
襯墊
|
周 口
|
個
|
10
|
一年包換
|
|
25
|
HAWS10146-00-0
|
平臺、扶梯
|
本 廠
|
套
|
1
|
終身保修
|
|
26
|
HAWS10147-00-0
|
煙風道
|
本 廠
|
套
|
1
|
終身保修
|
|
27
|
HAWS10147-01-0
|
鼓風機出口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
28
|
HAWS10147-02-0
|
省煤器入口接管 （選配）
|
本 廠
|
件
|
1
|
終身保修
|
|
29
|
HAWS10147-03-0
|
省煤器出口接管 （選配）
|
本 廠
|
件
|
1
|
終身保修
|
|
30
|
HAWS10147-04-0
|
彎接管
|
本 廠
|
件
|
2
|
終身保修
|
|
31
|
HAWS10147-05-0
|
除塵器進口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
32
|
HAWS10147-06-0
|
除塵器底座
|
本 廠
|
件
|
1
|
終身保修
|
|
33
|
HAWS10147-07-0
|
引風機入口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
34
|
HAWS10147-08-0
|
引風機出口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
35
|
6X52
|
石棉帶
|
周 口
|
米
|
40
|
五年備用
|
|
36
|
GB5781-86
|
螺栓
|
鄭 州
|
個
|
254
|
一年包換
|
|
37
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
254
|
一年包換
|
|
38
|
GB799-86
|
地腳螺栓
|
鄭 州
|
個
|
8
|
一年包換
|
|
39
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
8
|
一年包換
|
|
40
|
9-19№10D左135°
|
引風機
|
新 鄉
|
臺
|
1
|
一年包換
|
|
41
|
G6-45-11№7.1A右0°
|
鼓風機
|
新 鄉
|
臺
|
1
|
一年包換
|
|
42
|
HAWS8148-00-0
|
省煤器（包括零部件） （選配）
|
山 東
|
臺
|
1
|
一年包換
|
|
43
|
XS-6A
|
除塵器（包括零部件）
|
本 廠
|
臺
|
1
|
終身保修
|
|
44
|
JGGC8-200/25
|
補水泵
|
鄭 州
|
臺
|
1
|
一年包換
|
|
45
|
DX-6
|
電器控制柜
|
南京任泰
|
臺
|
1
|
一年包換
|
|
46
|
美國弗萊克全自動
|
水處理
|
美國弗萊克
|
臺
|
1
|
一年包換
|
|
三
|
用 戶 圖 樣 技 術 文 件 清 單
|
|
1
|
|
安全閥排放量計算書
|
隨機資料
|
份
|
1
|
|
|
2
|
|
安裝使用說明書
|
隨機資料
|
份
|
1
|
|
|
3
|
|
產品質量證明書
|
隨機資料
|
份
|
1
|
|
|
4
|
|
鍋爐產品安全質量監督檢驗證書
|
隨機資料
|
份
|
1
|
|
|
5
|
|
鍋爐主輔機總體布置圖
|
隨機資料
|
份
|
1
|
|
|
6
|
|
鍋爐總圖
|
隨機資料
|
份
|
1
|
|
|
7
|
|
鍋爐本體
|
隨機資料
|
份
|
1
|
|
|
8
|
|
管道、閥門儀表
|
隨機資料
|
份
|
1
|
|
|
10
|
|
鍋爐基礎圖
|
隨機資料
|
份
|
1
|
|
|
1、產品報價內應包含以上所有鍋爐輔機配件，監督電話：15890589051。
|
|
2、以上鍋爐配置可根據客戶特殊要求更改，須在我集團公司工程師指導下進行。
|
|
3、我公司鍋爐輔機配件不斷追求最高配置，如有變動不另行通知，以簽訂合同發貨清單為準。
|
|
